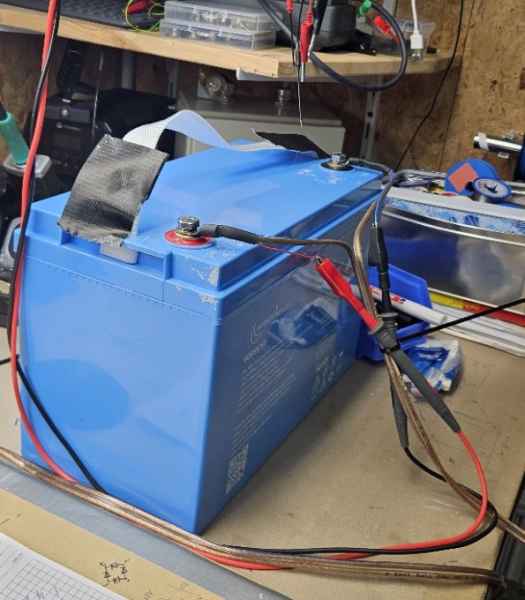

Kapazitätsmessung an einer Bellunea 100Ah LiFePO4 Batterie

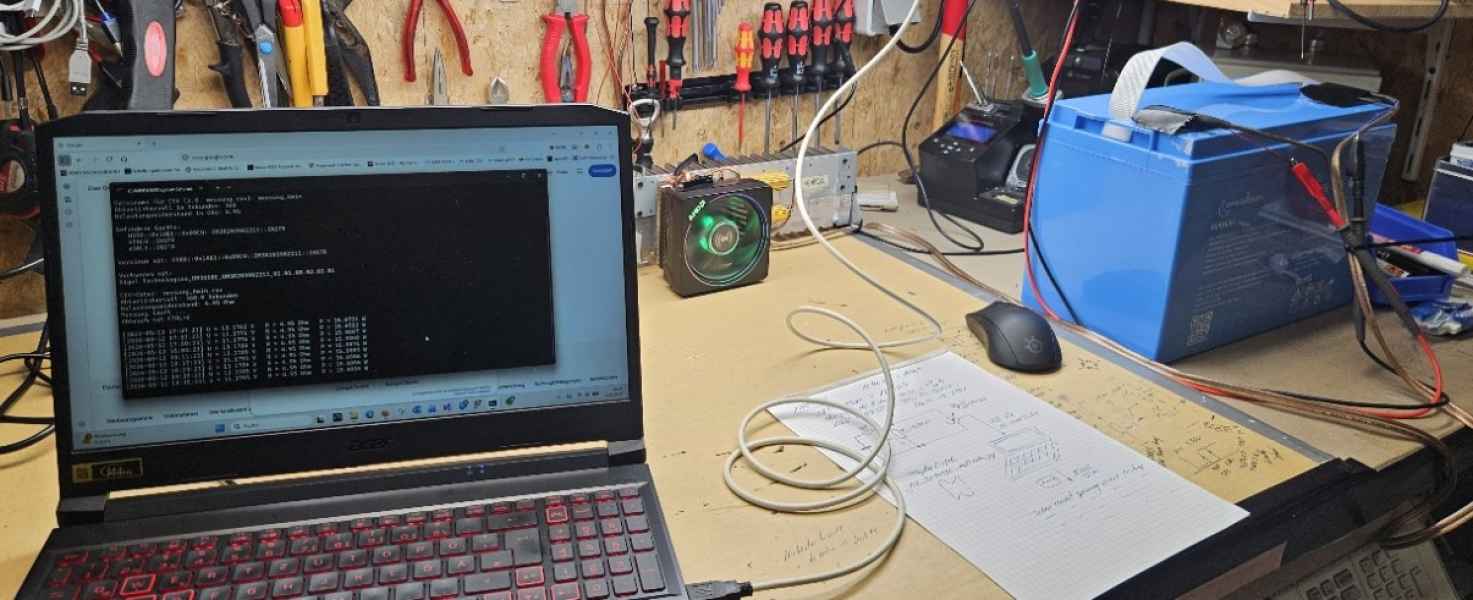

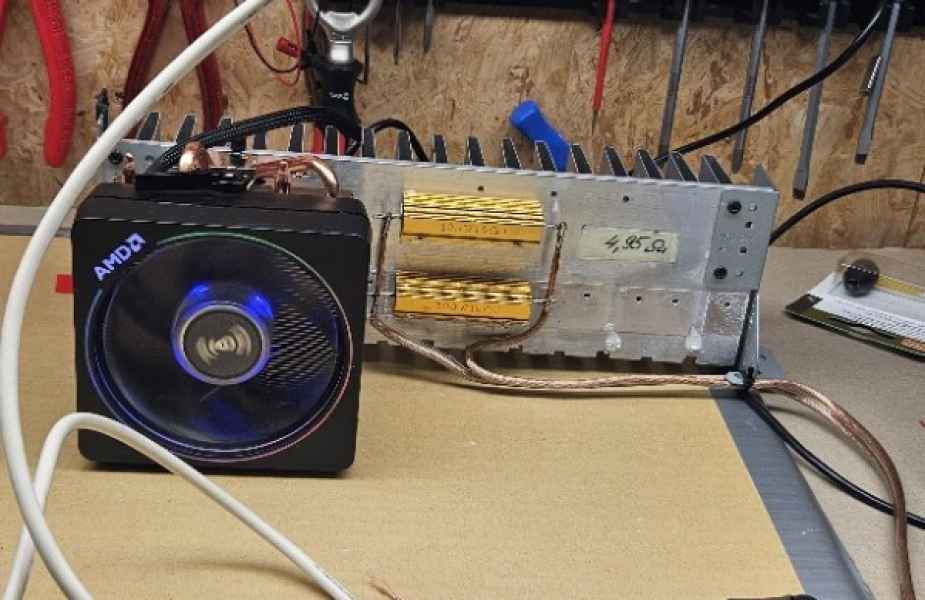

Die Zielsetzung bestand darin, die Ist-Kapazität einen LiFePO4 Akkus zu ermitteln. Die Kenndaten der LiFePO4 Battrie: 100Ah 12,8 V, enstpricht 1280 Wh. Hierzu wurde der Akku konstant mit 4.95 Ohm belastet.

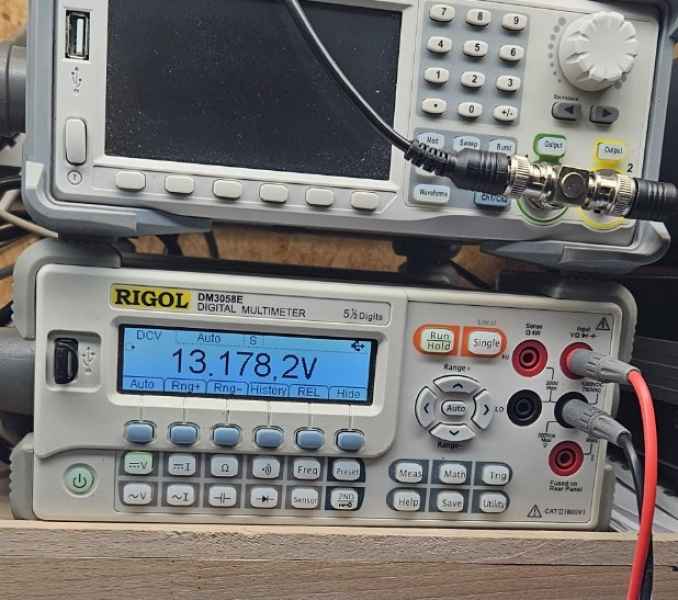

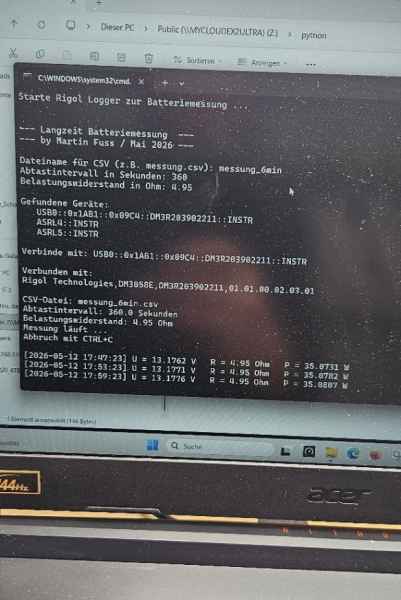

Über ein kleines Python Script wurde der Klemmenspannung über ein Rigol Multimeter erfasst. Aus Klemmenspannung und Widerstand wurde alle 6mim die errechnete Leistung in eine CSV Datei geschrieben.
Somit konnte für jede 1/10 Stunde die entnommene Energie berechnet werden.
Das Ergebnis der Messung ergab, dass gerade mal ein Drittel der Nennkapazität erreicht wird. Das Batterielademanagement schaltet bereits bei 12.44V ab. Erwartbar wäre eine Abschaltung bei ca. 11V.
Das frühe Abschalten führt dazu, dass die Nennkapaziät der Batterie nicht erreicht wird. Auswertung: Batterie_01_messung_6min_auswertung_02 herunterladen
Python Script: Python_Script herunterladen
Damit das Python Script ausgeführt werden kann, muss vorher der NI-Visa Treiber für das Multimeter installiert werden.https://www.ni.com/de/support/downloads/drivers/download.ni-visa.html#590234
Joomla Gallery makes it better. Balbooa.com

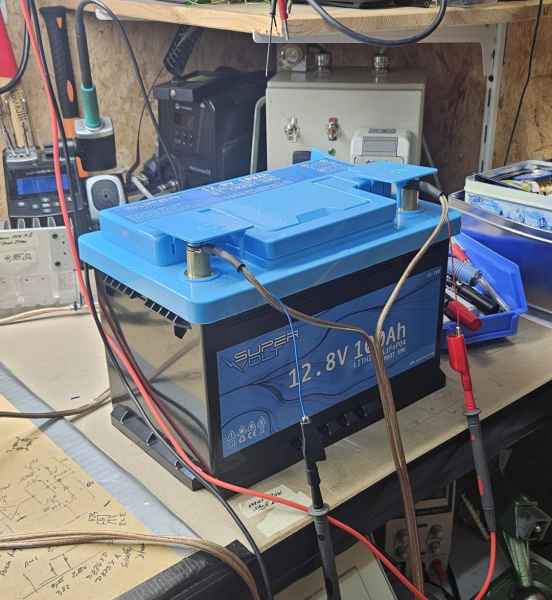

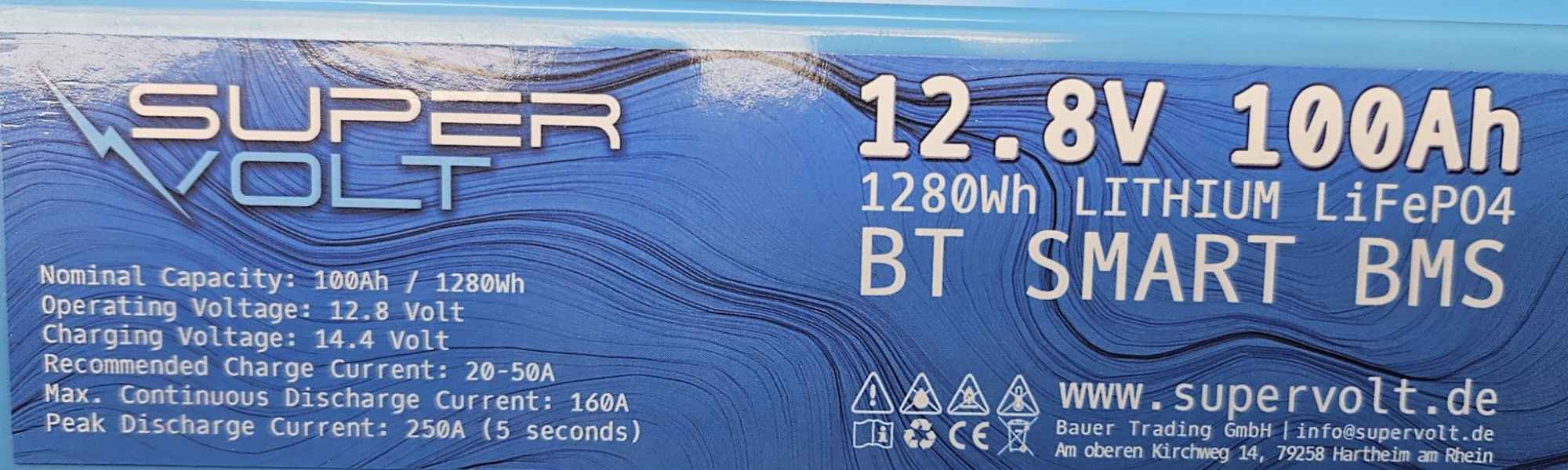

Als zweite Batterie wurde eine Supervolt SX100_V3 LiFePO4 Batterie vermessen mit 100Ah / 12,8 V = 1280 Wh . Die Messung zeigte, dass die Nennkapazität von 1280Wh erreicht wird. Auswertung: Batterie_Supervolt_1280Wh_6min_auswertung herunterladen
